方案概述

構建一套環保監控系統，實時監管環保設備運行，及污染源工廠、企業、單位排放情況。

?采集環保設備的運行狀態信號，生產運行數據：停機、待機、運行、故障，統計、計算設備運行數據；

?采集環保設備的用電（電流、電壓、功率、電能、功率因數）數據、工藝參數（溫度、壓力、轉速），計算、分析環保設備的運行情況；

?采集污染物的排放數據：排放量、氣體濃度、水質參數（PH值、有毒有害物質含量）、粉塵……

?監測點的數據，通過4G，或是以太網，接入監控軟件系統平臺；

?建設環保監管系統軟件平臺；

?監管單位可自購服務器，建私有云服器及軟件平臺；也可租用，華為、阿里等公有云服務器，搭建自己的軟件平臺；也可租用信立XL.Cloud云平臺，直接使用；

?監控平臺，從Internet(因特網)，讀取通過4G、以太網，從環保監測點上傳的數據；

?對獲取數據，建模，計算、統計、分析，生成歷史數據庫，實時展示數據，生成報表、曲線；

?分析數據，判斷設備運行時間、效率、運行情況，生產企業、單位，是否按要求運行相關機器設備；

?授權人員，通過電腦、手機，實時查看、瀏覽，權限內的數據；

?將可公開的數據，在大屏上展示；

?數據異常時，向相關人員發出報警信息，生成報警記錄；

?向更高層級監管單位，或被監管單位，推送數據；

需求概述

實時監控環保設備的運行狀態，工廠企業污染物排放情況；

采集工廠環保設備的運行數據、污染物排放數據，上傳至環保監控云平臺；

云平臺建模，計算、分析、統計設備的運行數據、污染物排數據，是否達到國家、行業規定的法定標準；

平臺對獲取的原始數據，及計算統計分析生成的數據，保存生成歷史數據庫、歷史記錄；

平臺實時展示各企業、各監測點環保設備運行情況及工業廢物（水、氣、汽等等）的排放情況；并向有授權的單位、人員，推送、發布；

設備運行異常，排放異常時，發出報警信息和報警信號。

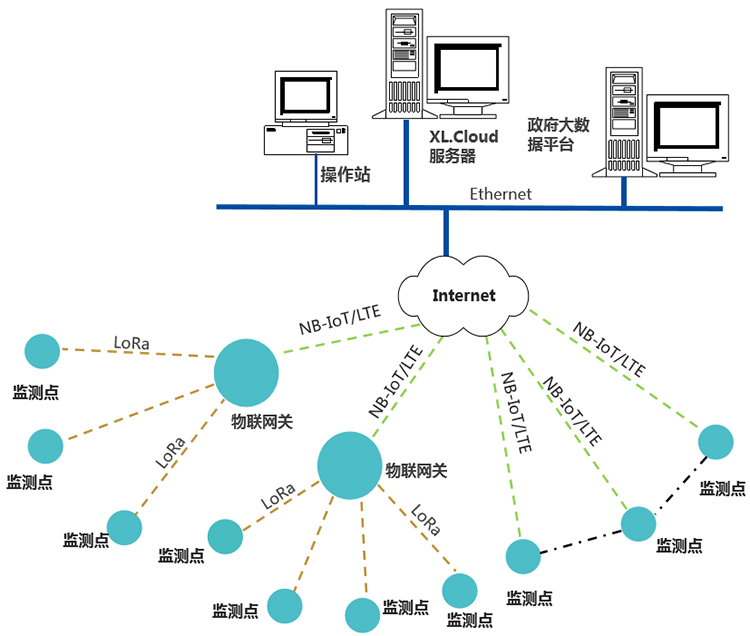

系統網絡方案示意圖

監測點的獲取的數據，通過NB/4G，直接上傳至監控服務器；應用于監測點，特別是監控對象比較獨立，相對比較分散的情況；

監測點的數據，通過LoRa上傳匯聚到物聯網關，物聯網關再通過NB/4G，上傳至監控服務器；應用于一臺設備，或一套系統，有多個監測點，安裝距離較近，集成在一臺網關內上傳，更便于配置、維護、管理。

信號采集方案一

選擇XL60主機模塊，加I/O模塊，采集環保設備的運行信號；通過RS485/Ethernet接口，從機器控制器、PLC讀取設備運行數據；通過NB/4G上傳數據到平臺，4G網絡信號更穩定；

從機器控制柜采集運行信號（運行、待機、停機、故障）；

可從運行信號指示燈，接觸器、控制輸出接點等位置采集信號；

增加電能表（如未安裝），采集設備用電數據；

I/O模塊，可選配開關、模擬信號輸入、輸出，適用于現場各種信號采集，并可實現遠程控制輸出；

可采集溫度、壓力、轉速等信號。

信號采集方案二

選擇XL60主機模塊，加I/O模塊，采集排放數據，通過NB/4G上傳至監控中心服務器，由于NB網絡覆蓋地域有限，建議選擇4G通信方式，資費差別不大；

通過RS485、模擬信號輸入，可集采集流量、液位、壓力、溫度、氣體濃度、PH值、粘度等數據、信號；

配置DI（開關信號輸入）模塊，采集位置信號、報警號，人員、動物誤入信號；

配置DO（開關量輸出）模塊，用于緊急情況，驅動聲光報警器，遠程啟動、急停應急設備（設施）；

在產生有毒有害危險氣體的場景，配置相應的氣體變送器，信號接入XL60智能采集裝置；

氣體可選H2S、VOC、CO2、SO2等等。

用電數據采集方案

對于一家企業，需要對多臺環保設備用電數據進行采集的情況，在每個用電監測點，配置1塊DTSD3366/XL無線智能電表，采集該回路的用電數據，上傳至XL97網關終端（數據傳輸終端）；

網關終端通過NB/4G上傳數據至監控中心；4G網絡覆蓋更廣，建議選擇4G傳輸方式；

網關終端顯示功能，是可選項。

環境參數采集方案一

在需要監測環境參數的場景，選擇XL97網關終端，讀取傳感器的數據，通過4G/NB推送至監控平臺；

XL61GX無線氣體傳感器，可選配不同的氣體探頭，監測相應的氣體濃度，可選SO2，H2S，HF、CL2，HCL等等氣體，技術參數按需求供貨；

XL61TH，防爆標準無線溫濕度傳感器；

XL51TH，無線溫濕度傳感器；

XL51DX，無線粉塵傳感器；

XL51PA，無線大氣壓傳感器（和溫濕度外形相同）；

XL13PD，無線大氣差壓傳感器；

傳感器，可按用戶要求的技術參數供貨；

網關終端顯示功能， 是可選項。

環境參數采集方案二

在一個監測點位置，需要監測多種環境參數，建議選擇XL68環境監測終端，同時采集多種環境參數，通過4G/NB推送至監控平臺；（也可選擇通過LoRa上傳到網關終端）；

XL68最多可配9個傳感器；

XL68傳感器的接口，支持RS485(7路)，模擬信號（2路，可選電流、電壓、電阻信號）、開關信號（2路，干接點、脈沖、NPN）輸入；

XL68自帶開關信號輸出（DO），可用于控制或發聲光報警信號；

XL68可配置氣體、溫濕度、差壓、大氣壓、風速、風向、雨量、粉塵、噪音、潔凈度，等等各傳環境參數探頭；

傳感器，可按用戶要求的技術參數供貨。

無線傳感器通信方式說明

XL61、XL51系列的無線傳感器，都可選擇多種無線通信方式上傳數據；

對于比較分散，且監測點及監測參數少的情況，無線傳感器可選4G/NB通信方式，直接推送數據至監控平臺；

XL61GX無線氣體傳感器，可選配不同的氣體感應探頭，技術參數按需求供貨；

XL61TH，防爆標準無線溫濕度傳感器；

XL61PX，無線壓力傳感器；

XL61TX，無線溫度傳感器；

XL51TH，無線溫濕度傳感器；

XL51DX，無線粉塵傳感器；

XL51PA，無線大氣壓傳感器（和溫濕度外形相同）。
