XL60無線采集裝置概述
XL60無線采集裝置，采集模擬、開關信號，輸出模擬、開關信號；支持多種無線通信方式：
一套XL60由1個主機模塊和1個或多個I/O模塊構成；
I/O模塊采集模擬、開關信號，通過XBUS總線上傳至主機模塊，主機模塊對數據處理、協議轉換，無線上傳數據至物聯網關或監控服務器（計算機）軟件平臺；
平臺通過無線通信，下發控制指令給XL60主機，主機通過XBUS總線，發控制指令至I/O模塊，相應的模塊輸出開關信號或模擬信號；
兩臺XL60可實現模擬、開關信號透?jìng)?/span>。

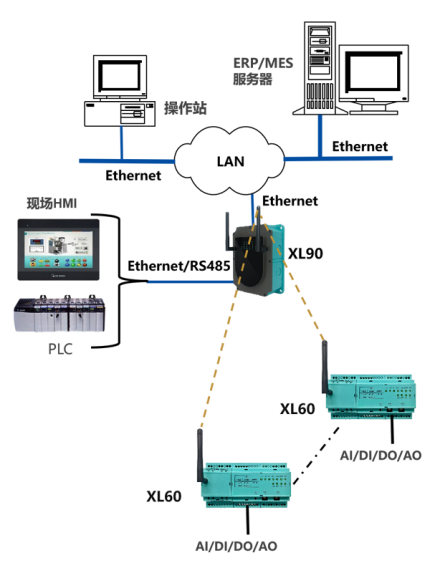

選擇LoRa通信及應用
可選LoRa、LTE/NB-IoT、Wi-Fi等三種通信方式，支持Modbus RTU、XL/6-IoT等通信協議;
LoRa通信方式的選擇和應用：
LoRa（按不同國家、地區規定，配置相應頻段的通訊模塊）通訊方式，傳輸距離比較遠，理想距離可達10Km。有遮擋環境，傳輸距離約300m至1000m；
選擇LoRa通信，須配套XL90或XL95物聯網關使用，網關作為無線接收端；
應用場景：工廠、車間、園區，等的設備運行信號、工藝參數（溫度、壓力、位移、轉速、計數、PH值......）采集傳輸；管網、管溝，壓力、溫度、液位、流量等等信號，采集傳輸；
物聯網關讀取XL60上傳的數據，通過Ethernet(以太網)或RS485，上傳數據至監控平臺、PLC、觸摸屏、控制器等設備，支持MQTT、 Modbus、API、寫數據庫等通信協議。

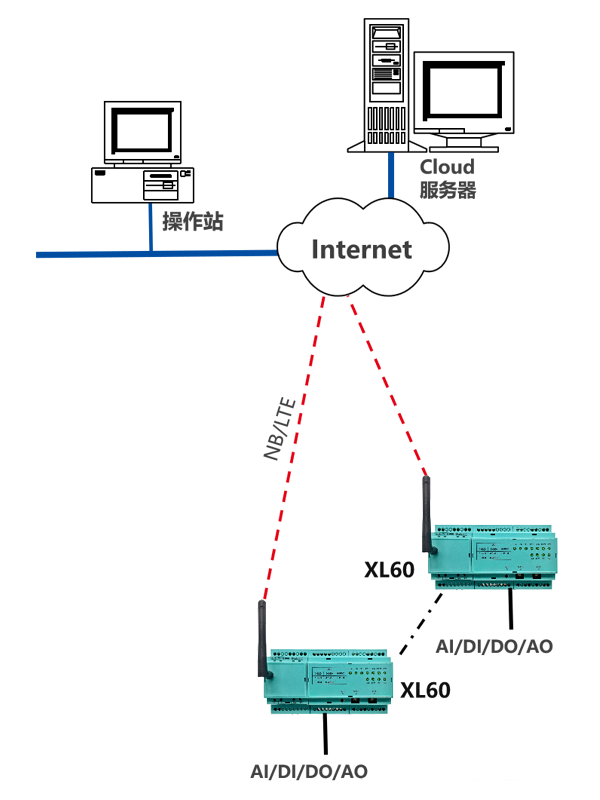

選擇4G/NB通信及應用
可選LoRa、LTE/NB-IoT、Wi-Fi等三種通信方式，支持Modbus RTU、XL/6-IoT等通信協議;
LTE/NB-IoT通信方式的選擇和應用：
支持全網通LTE（4G）/NB-IoT運營商網絡通信；
XL60無線采集裝置，數據量小，用NB通信方式能滿足數據傳輸要求。對于NB信號不好的區域，建議選擇4G通信模式；不影響流量費用。
應用場景：離散型的機器設備，運行信號、工藝參數（溫度、壓力、位移、轉速、計數）采集上傳至云平臺；管網、管溝，壓力、溫度、液位、流量、氣體濃度等信號，采集上傳至云平臺；
應用案例：大型機械設備，空壓制冷設備，遠程運行監管；供水、供熱、排水等系統遠程監控；金融企業對大型設備、物資的監管；設備出租企業對設備的遠程運行監管。

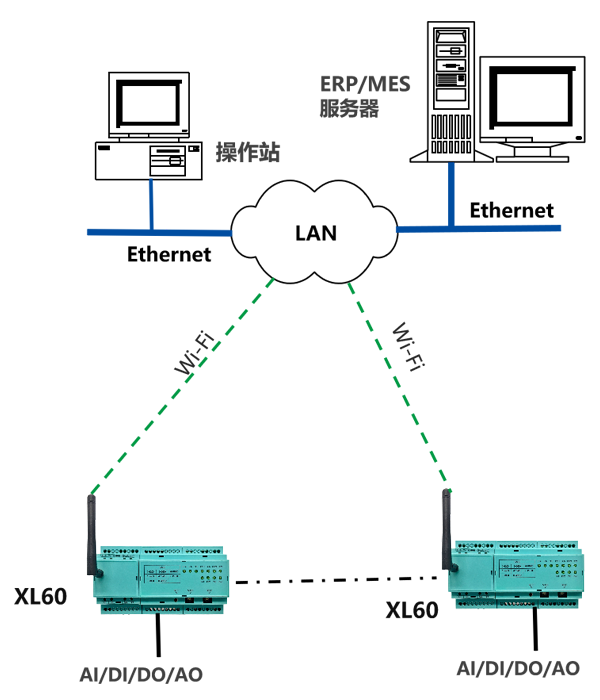

選擇Wi-Fi通信及應用
可選LoRa、LTE/NB-IoT、Wi-Fi等三種通信方式，支持Modbus RTU、XL/6-IoT等通信協議;
Wi-Fi通信方式的選擇和應用：
Wi-Fi通信方式，適用于車間內的數據采集和無線傳輸，且有局域網Wi-Fi覆蓋的區域；
應用場景：工廠車間有獨立的工業據數據Wi-Fi網絡，或是Wi-Fi網絡可用于傳輸數據；采集車間機器設備運行信號、工藝參數（溫度、壓力、位移、轉速、計數、產量......），通過LAN直接推送數據至監控服務器；

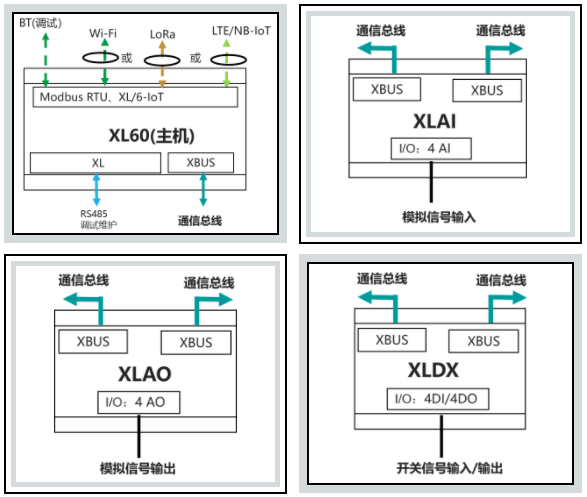

I/O模塊選擇及應用
XL60無線采集裝置，有多種信號輸入、輸出模塊可選：
一臺XL60無線采集裝置，最多可配8個，任意數量、類型的I/O模塊組合；
I/O模塊可選：XLDX（4DI/0-4DO）、XLAI（0-4AI）、XLAO(0-4AO) ;

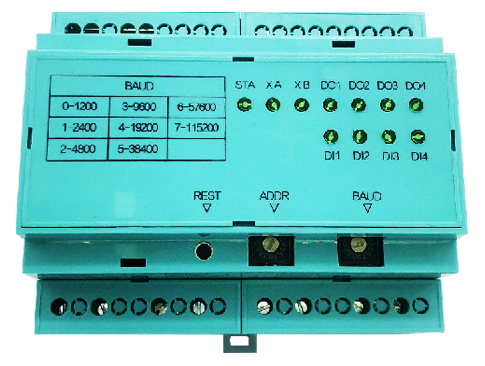

XLDX開關信號模塊：DI可接入無源、有源接點，及NPN信號；DO是繼電器信號輸出；
XLAI模擬信號輸入模塊：可選溫度傳感器（PT100、PT1000、Cu50，以及S、J、K型的熱電偶），4～20mA，0～20mA，0～5V等信號輸入；
AI輸入是DC4-20mA時，支持兩線制接線；信號輸入帶隔離，無需再配信號隔離器；
XLAO模擬信號輸出模塊：支持4～20mA，0～20mA，0～5V等信號輸出；
三種模塊可任意數量（總量不超過8個）組合，通過XBUS總線，接入主機模塊。

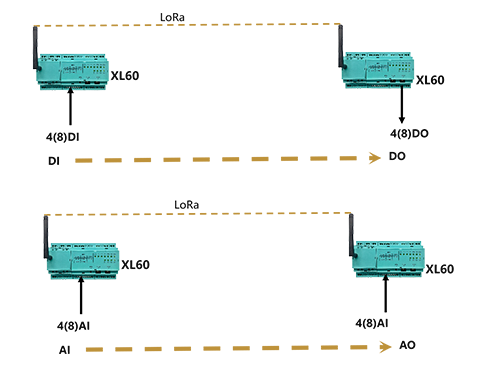

信號透?jìng)鲬?yīng)用
XL60無線采集裝置，支持LoRa通信時，能實現信號透?jìng)鳌?/span>
應用場景：
設備遠程起、停，聯鎖；
報警信號遠傳；
信號遠傳（透?jìng)鳎?/span>
